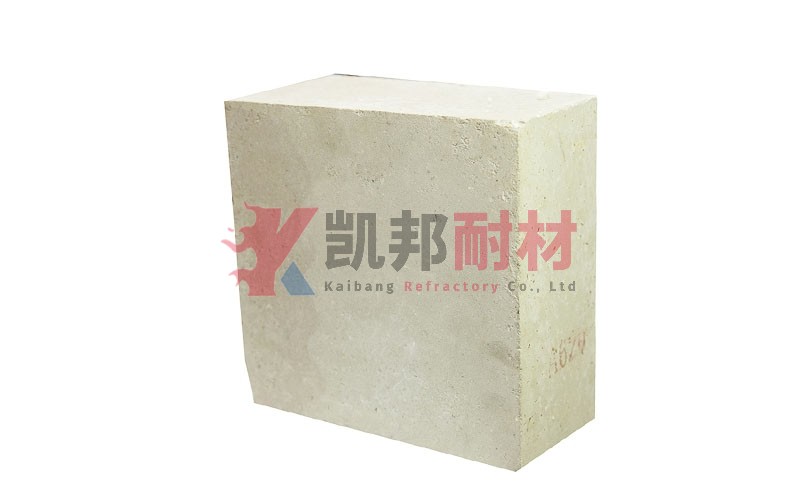

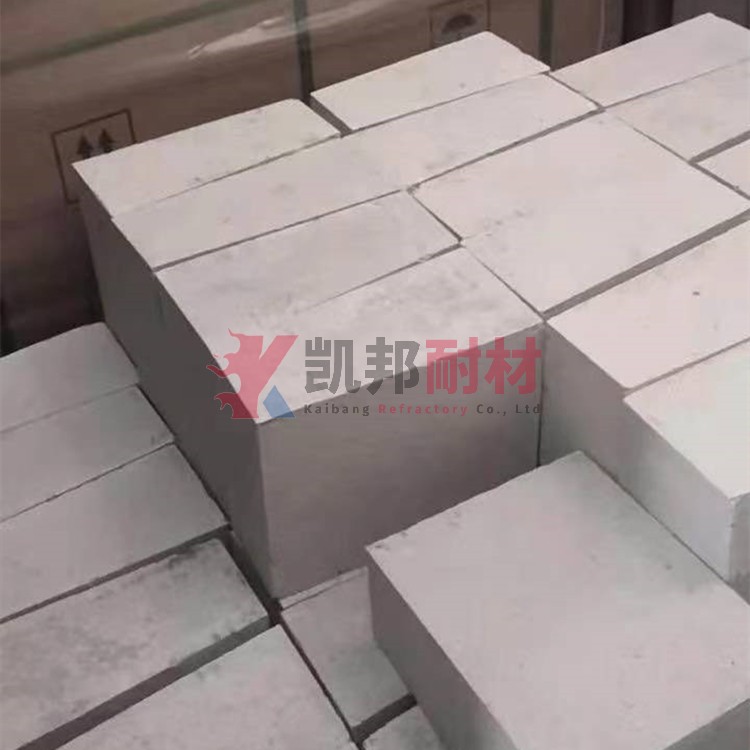

磷酸鹽磚，也稱為磷酸鹽結合高鋁磚，是一種新型的耐火材料。它主要采用磷酸鹽作為結合劑，以高鋁礬土熟料為主要原料，經(jīng)過半干法成型和高溫燒成而制成。
磷酸鹽磚的特點在于其優(yōu)良的抗化學侵蝕性、高強度、耐磨性以及良好的抗熱震性能。這種耐火材料的荷重軟化溫度較高，導熱系數(shù)較低，因此在高溫下仍能保持較好的性能。
磷酸鹽磚的密度為2.77g/cm3，抗壓強度在不同溫度下有所不同。在500℃處理冷卻后，其抗壓強度為105MPa；在1000℃時為16.48MPa。荷重軟化溫度也有一定的范圍，0.6%變形時的軟化溫度為1325℃～1440℃，而4%變形時的軟化溫度為1495℃～1550℃。導熱系數(shù)則隨著溫度的升高而降低，在500℃時為1.849，800℃時為1.777，1000℃時為1.748，1300℃時為1.91。此外，磷酸鹽磚的平均熱膨脹系數(shù)在不同溫度下也有所不同，500℃時為6.24，1000℃時為7.25，1300℃時為6.53。
磷酸鹽磚具有廣泛的應用領域。由于其優(yōu)良的抗化學侵蝕性能和耐磨性，它被廣泛應用于水泥窯、鋼鐵工業(yè)、有色金屬工業(yè)、玻璃工業(yè)、陶瓷工業(yè)等領域的各種高溫設備中。例如，水泥窯的回轉窯預熱帶、高溫帶和風口磚等部位，以及鋼鐵工業(yè)的煉鋼爐、軋鋼爐等設備中都廣泛使用磷酸鹽磚。
總的來說，磷酸鹽磚是一種高性能的耐火材料，具有廣泛的應用前景。隨著工業(yè)技術的不斷發(fā)展和窯爐技術的不斷創(chuàng)新，磷酸鹽磚的應用領域也將不斷拓展。
| 項目 | 指標 | ||||
| P（磷酸鹽磚） | PA（耐磨磚） | ||||
| Ⅰ | Ⅱ | Ⅰ | Ⅱ | ||
| 化學成分 | ω(Al?O?)/% ≥ | 75 | 77 | ||
| ω(Fe2O3)/% ≤ | 3.2 | 3.2 | |||
| CaO/% ≤ | 0.6 | 0.6 | |||
| 常溫耐壓強度/MPa ≥ | 70 | 60 | 75 | 65 | |
| 體積密度/（g/cm3） ≥ | 2.7 | 2.65 | 2.75 | 2.7 | |
| 荷重軟化溫度T0.6 /℃ ≥ | 1350 | 1300 | 1300 | 1250 | |
| 熱震穩(wěn)定性（1100℃，水冷）/ ≥ | 10 | ||||
| 執(zhí)行標準：JC/T 350-2013 | |||||
